Картофелесажалка для мотоблока своими руками

Еще одна конструкция картофелесажалки сделанной своими руками

Я перенес две операции на позвоночнике и знаю, что такое боль. Поэтому стараюсь максимально облегчить свой труд на даче. Испытал много картофелесажалок, придуманных огородниками, но все они имеют недостатки. Предлагаю свой вариант

Конструкция представлена на двух снимках, но все же поясню. Беру нижнюю часть от старого опрыскивателя. У нее форма треугольника, к ней крепится трубка с перекладиной или деревянный черенок с перекладиной.

К нижней опорной части приваривается скоба с отверстием. К скобе через длинный болт крепится рабочий элемент в виде тюльпана. Я использовал металлический плафон от советского светильника длиной 15-20 см в зависимости от нужной глубины посадки. Например, для стационарных метровых грядок нужна глубокая посадка 20-25 см, так как мало земли для окучивания. На обычном огороде достаточно 15 см.

Диаметр посадочного устройства 8-10 см в нижней части, и 15-20 см в верхней.

Если нет плафона, рабочий элемент можно выточить из дерева или взять набор шайб из резины или пластмассы, насадить на болт и закрепить на скобе гаечным ключом.

Высота сажалки должна быть на уровне середины живота, тогда не придется высоко поднимать руки, а значит, не устанем.

Порядок работы следующий: натягиваем разметочную веревку, ставим сажалку напротив разметки, нажимаем ногой на основание, вытаскиваем ногу и поворачиваем за перекладину сажалку. Образуется углубление с четкими границами достаточной глубины. Плотным будет только дно, бока остаются рыхлыми, что легко проверить рукой. Далее сажаем картофель, сверху присыпаем перегноем, на него насыпаем золу с препаратом «Провотокс» (он защитит картофель от проволочника), борной кислотой и азофоской, снова присыпаем землей.

Как сделать своими руками простую…

Соединение типа «каменный замок» своими…

Расширенный поиск по сайту «Сделай…

Как сделать дверь откатнойЧтобы сэкономить…

Заниматься посадкой картофеля в поле или огороде достаточно трудно, поэтому можно приспособить для этих целей мотоблок, а к нему своими руками соорудить конструкцию картофелесажалки.

Собирать такое оборудование для посадки клубней не сложно. Оно может быть автоматическим или работать с участием человека.

Специальная картофелесажалка для мотоблока, сделанная своими руками, облегчает процесс посадки. К тому же этот агрегат может равномерно распределять клубни картофеля в земле, а это значит, улучшится качество и количество урожая.

Картофелесажалка – это незаменимое оборудование, которое можно собрать своими руками.

Принцип работы картофелесажалки

Сажалка картофеля для мотоблока позволяет быстро посадить и собрать картофель. Основное преимущество – при правильно выбранном устройстве усилия человека минимальны, но результат максимальный.

Картофелесажалки различают по множеству признаков, разберем деление по способу передачи корнеплодов:

  1. Ложечковые. Устройство работает за счет захватывания плода, после чего анкер осуществляет выпадение картофеля. Популярным видом является универсальный, с помощью которого можно сделать борозды, высаживать клубни. Также они помогают удобрить почву и выполнять работу при нужной высоте гребня.
  2. Плоскоременные. Материал для посадки передается через ремень в форме V, который создает очередь в посадке.
  3. Фасонные. Комбинированное устройство, работает на основе двух предыдущих моделей. Отличный вариант для картофеля, который еще не пророс.
  4. Мультиременные. Аппарат, который позволяет одновременно высаживать два рядка. Схема работы позволяет равномерно разделять картофель при подаче к посадке.
  5. Накалывающие. Принцип работы данной модели по праву считается самым простым. Конструкция позволяет высаживать картофель, предварительно разрезав его.
  6. Пальцевые. Процесс подачи картофеля осуществляется за счет “пальцев”, с помощью которых происходит фиксация и передача картофеля для посадки.

Картофелесажалки бывают разных видов

Перед покупкой картофелесажалки для мотоблока Нева следует внимательно изучить концепцию работы. Это просто: устройство закрепляется на посадочной технике (следуя инструкции!), в специальный бак высыпается материал для посева. После этого оператор совершает посадку за счет обычного прохода по участку. Машина сама будет засыпать клубни в заранее приготовленные борозды, после чего накроет их грунтом. Машинисту нужно лишь управлять техникой и следить за уровнем посадки.

Современные модели оборудованы функцией автоматической настройки глубины посадки, что также облегчает посадку картофеля. Также рекомендуется, чтобы габариты мотоблока соответствовали размерам бункера, иначе техника потеряет в показателе мобильности и удобстве. Рекомендуется подбирать модель, опираясь на формулу: длина грядки умножить на 2.

Посадка картофеля мотоблоком с картофелесажалкой

Сначала почву нужно вспахать и проборонить, при возможности увлажнить. После формируются гребни. Навес состоит из бороздела для поступления картофеля в грунт и дискового окучника для засыпки лунок. Мотоблок комплектуется грунтозацепными колёсами и картофелесажалкой.

Перед тем, как сажать картошку мотоблоком, нужно настроить соответствующие параметры:

  • глубину борозды, которая формируется;
  • ширину между картофельными рядами;
  • задаются настройки механизма укладки посадочного материала.

С помощью данного приспособления можно выполнить посадку картофеля всего за один подход.

Сажаем картошку мотоблоком:

  • нарезать ровные посадочные борозды. Это дополнительное разрыхления грунта;
  • пророщенные клубни картошки поместить ростками вверх на дистанции 30-45 сантиметров. Чем меньше посадочный материал, тем короче расстояние;
  • борозды закрыть вручную граблями или с помощью мотокультиватора.

Формируя борозды, нужно оставлять расстояние в пределах 55 см. Этого будет достаточно для последующей обработки овоща (прополки, рыхления, окучивания, уборки), колеса смогут беспрепятственно проезжать, не причиняя вреда уже закопанной картошке.

Как сделать картофелесажалку?

Рассматривая вариант изготовления такого устройства самостоятельно нужно вначале продумать все узлы, входящие в ее конструкцию, для этого необходимо выполнить чертеж, указав на нем все основные и вспомогательные размеры.

Рама

Она представляет собой сварную конструкцию, выполненную из двух длинных лонжеронов, для которых могут использоваться несколько кусков швеллера. Между ними привариваются три стальные перемычки. На одном конце лонжеронов приваривается арка – будет передняя часть приспособления. На арке располагается вилка с центральной тягой. К раме приваривается два крепежных пальца, они необходимы для нижней тяги.

С двух внешних сторон рамы приварены стойки для устройства подачи посевного материала, они выполнены из пластин. Рядом с ними имеются опоры для заделывающих дисков. Для усиления рамы, и придания ей жесткости к ней привариваются накрест две планки, они располагаются ближе к арке, которая также усиливается накладками, выполненными из стали толщиной 4 мм. Из листа, указанной толщины вырезаются прямоугольные треугольники.

Возможно вам также будет интересно узнать о том, можно ли сажать помидоры после картофеля.

Бункер

На расположенных «внахлест» пластинах, укрепляющих раму, установлен бункер, он крепиться к ним болтами.

Бункер можно выполнить из листа фанеры, только он должен быть в толщину не менее 1,2 см. На листе следует разметить отдельные детали, вырезать их ножовкой или электролобзиком, а затем закрепить между собой прибегнув к стальным уголкам.

Детали бункера вначале смазывают олифой, а на готовую емкость для картошки наносится водостойкая краска, после ее высыхания внутрь бункера укладывают резиновую прокладку, которая убережет посадочный материал от повреждений.

Рыхлитель и колеса и их ось

На раму при помощи болтов устанавливаются держатели для рыхлителей. Они выполнены сварными в виде штанги, имеющей квадратную форму. Для их изготовления применяются уголки с размерами 500×500×50 мм. Если сэкономить и для этих целей использовать квадрат, то в процессе работы есть вероятность деформировать его.

К полученной из уголков штанге крепятся обоймы, в которые затем монтируются стойки посадочного устройства. Соединения этих деталей должно происходить с соблюдением высокой точности, допустимый зазор между ними не может быть больше 1 мм.

Колеса картофелесажалки крепятся на ось, для нее выбирается чугунная или стальная труба, с толстыми стенками. В два конца труб вставляются цапфы, их нельзя выточить вручную, обязательно потребуется токарный станок. В выбранной для оси трубе просверливаются отверстия, в которые вставляются штифты для удержания шипов. После выполнения полной сборки они завариваются. Ось крепится к раме болтами и двумя стальными прижимами. Также будет интересно узнать о том, какие овощи можно сажать после картофеля.

Ступицы от колес имеют два шарикоподшипника, которые надеты на шипы осей, такое положение убережет их внутренности от грязи и пыли, чтобы предотвратить попадание в них корней и листвы растений целесообразно изготовить для них манжеты или сальники.

Сеялки

Для их изготовления понадобиться чугунная или стальная труба с толщиной стенки не менее 0,3 см, а в диаметре 10 см. От толщины ее стенки будет зависеть надежность работы картофелесажалки, ведь если взять ее меньшей толщины и большего диаметра, то она под напором земли может прогнуться.

В нижней части трубы приваривается бороздорез. Он изготавливается из стального листа толщиной не менее 0,6 см. Для регулировки заглубления сошника, проделывающего борозды необходимо ослабить стремянки и регулируя их вертикальное перемещение вдоль опор рамы, выставить его на нужную глубину.

Если в хозяйстве раньше применялась сеялка СО-4,2, то от нее можно взять диски для выполнения борозд, только их требуется слегка изменить. В стандартной комплектации таких дисков предусмотрен один подшипник, чтобы установить на его место два аналога требуется расточить ступицу до нужных размеров. У подшипников, предназначенных для картофелесажалки, одна сторона закрыта, а вторая имеет диаметр равный ранее встроенному. При таком соединении внутренняя часть подшипников защищена от мусора и пыли.

А вот как применяется зола как удобрение для картофеля, и как осуществляется процедура, указано здесь.

На видео – самодельная картофелесажалка для мотоблока своими руками:

Выбор правильной картофелесажалки для мототрактора

Чтобы посадить клубни, нужно потратить много сил и времени, так как они должны располагаться на глубине около 20 сантиметров. Сегодня этот процесс можно автоматизировать, осуществив посадку картошки мототрактором. Техника сама подготовит землю, а картофелесажалка наилучшим образом справится уже со своей задачей.

В продаже есть огромный выбор картофелесажалок для любых видов минитракторов. Чтобы найти подходящую модель инструмента, вам нужно в первую очередь определиться с некоторыми нюансами:

  1. Стоимость. Вы должны сразу определить для себя сумму, которую вы готовы потратить, так как диапазон цен практически безграничный. Вы можете купить как весьма бюджетную модель, так и очень дорогую, которая будет иметь дополнительные функции;
  2. Производительность. Вы должны знать размер поля, которое будет засеваться;
  3. Продолжительность работы тоже играют немаловажную роль;
  4. Вы должны также знать модель своего минитрактора, так как крепление у всех машин разное. Следовательно, картофелесажалки к одному минитрактору подойдут далеко не все.

Как сделать картофелекопалку для минитрактора своими руками

Рассмотрим изготовление картофелекопалки для минитрактора своими руками. Картофелекопалка транспортерная может быть собрана собственноручно. Для этого необходимо иметь под рукой чертежи, на которых детально будут расчерчены все части агрегата.

Насколько целесообразнее изготовлять такое оборудование самому, решать каждому, но следует учесть, что самодельная картофелекопалка подходит для вспахивания небольшого участка. Большие площади лучше обрабатывать промышленным оборудованием, приобретенным у производителя. При уборке картофеля копалка, своими руками для трактора изготовленная, проходит по участку, выкапывает и собирает клубни.

Для того чтобы собрать орудие пассивного типа, понадобятся материалы. В первую очередь, лист железа из прочной стали, который будет выполнять функцию лопаты. Желательно, чтобы его ширина была не меньше 3-5 мм, в противном случае железо будет быстро затупляться. Многие используют диски циркулярки, из которых вырезают два сектора и сваривают между собой. Такая сталь намного выносливее и служит дольше.

Для отсеивания земли подойдут прутья из арматуры. Их приваривают с тыльной стороны лопаты.

В качестве подвеса можно использовать металлический швеллер, предварительно рассчитав глубину погружения в землю.

Лопаточная часть должна иметь форму треугольника для лучшего погружения в почву. Устройство с помощью крепежей прикрепляется к мотоблоку и требует обычного передвижения по посаженным картофелем рядам.

Может быть изготовлена грохотная картофелекопалка на трактор своими руками. Сборка этой конструкции сложнее предыдущей, поэтому понадобится заранее продуманная схема. Во избежание быстрой поломки самодельная картофелекопалка должна быть изготовлена из добротных материалов. Чтобы создать эффективное сооружение, есть смысл потратить на него чуть больше времени, и оно окупится экономией затраченного времени на вспашку и сбор урожая.

Самодельная картофелекопалка для трактора изготовляется из таких материалов:

  • металлическая профильная труба для рамы;
  • железный пласт (3-4 мм) для ковша;
  • железная арматура;
  • металлический швеллер для вертикальной тяги;
  • ступица из передней части любой легковушки;
  • редуктор;
  • может пригодиться карданный вал;
  • шлицевое соединение от КПП;
  • одно или два колеса (зависит от типа устройства);
  • элементы крепежа;
  • инструменты: дрель, болгарка, сварочный аппарат.

От размера колеса будет зависеть высота устройства над почвой. Рама держится на двух точках опоры. Редуктор срабатывает или от колес, или от вала отбора мощности культиватора. Шлицевое соединение нужно для подвижности лемеха и колебательных движений решетки.

От угла наклона решетчатой части будет зависеть способ сбора урожая. Если грохотную часть сильно наклонить вниз, то картофель будет сыпаться на землю. При изменении угла наклона и поднятии решетчатой части вверх клубни будут задерживаться на сетке, и тогда их можно будет собрать сразу в мешок, но для этого нужно будет машину постоянно останавливать.

Картофелекопалка своими руками может иметь любую форму и размеры, все зависит выбора конструктора

Важно сохранить принцип работы, предполагающий загребание земли с клубнями картофеля в решетку, в которой будет происходить их отсеивание. Самодельные картофелекопалки к минитрактору можно изготовить из старых деталей машин и любых подручных средств. Самое главное, чтобы картофелекопатель соответствовал всем нормам безопасности и не наносил травмы в процессе эксплуатации

Самое главное, чтобы картофелекопатель соответствовал всем нормам безопасности и не наносил травмы в процессе эксплуатации.

Веерная картофелекопалка

Конструкция такой картофелекопалки довольно проста, ее можно изготовить из подручных средств. Главное, чтобы металл был прочным, например, сталь.

Другое название – стрельчатая копалка – отражает внешний вид данного устройства: к лемеху прикреплены стальные зубья, похожие на веер или стрелы.

Состоит конструкция всего из трех элементов:

  • лемех
  • зубья
  • кронштейн

Для лемеха необходима листовая сталь (толщина 3-4 мм). Прямоугольный стальной профиль для кронштейна, прутья круглого сечения или арматура не толще 10 мм для зубьев.

Принцип действия такой конструкции: лемех приподнимает пласт почвы вместе с клубнями и направляет на наклонно расположенные зубья, на которых картофель очищается от земли, после чего падает на поверхность почвы.

Такая конструкция считается одной из самых надежных, а также проста в исполнении. Подробные чертежи можно найти в Интернете.

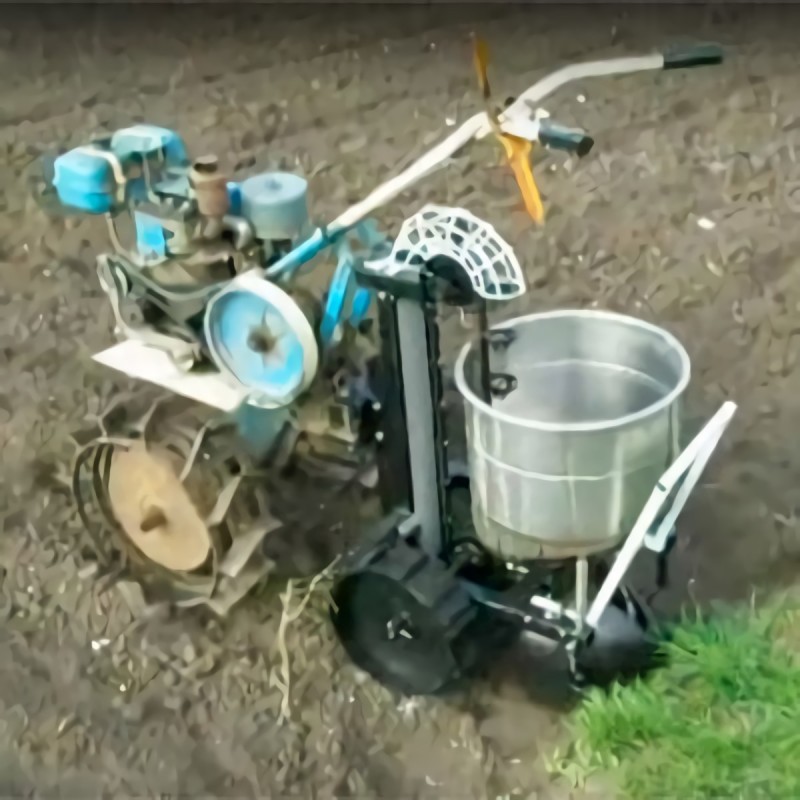

Как сделать картофелесажалку к мотоблоку своими руками

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим пошаговый процесс сборки самодельной картофелесажалки к мотоблоку, а так же посмотрим видео испытаний сажалки при посадке картофеля в грунт.. Посадка картофеля, как вы знаете мероприятие довольно трудозатратное, но с недавних пор этот процесс становится все более рационализированным за счет умения мастеровых ребят применять механизмы на садово-огородном поприще) Таким образом из обычного металлолома автор собрал самодельную картофелесажалку и агрегатирует ее совместно с мотоблоком. Теперь сажать картофель стало намного проще, засыпал картошку в бункер сделанный из бака от стиральной машинки «Волга-8» и на первой передаче мотоблок тянет агрегат. Высевающий аппарат приводится в действие за счет движения колес сажалки, на вал которых установлен вал с звездочкой, а на цепи находятся чаши которые захватывает клубни и подают в направляющую трубу, откуда они попадают в грунт и засыпаются поворотными дисками создавая борозду.

Рама картофелесажалки сварена из профтрубы 40х40х2 мм, 40х20х2 мм, колеса с грунтозацепами самодельные, в качестве приводного вала обычная шпилька на 18, бункер -это бак от старой Советской машинки днище которой имеет конусное основание.

Материалы

  1. цепь
  2. звездочка 2 шт
  3. стальная проволока 6-8 мм
  4. колеса с грунтозацепами 2 шт
  5. проф-труба 40х40х2 и 40х20х2 мм
  6. бак от стиральной машинки
  7. диск 2 шт

Инструменты

  1. сварочный инвертор
  2. УШМ (болгарка)
  3. дрель
  4. комплект гаечных ключей
  5. умелые руки)

Пошаговая инструкция сборки картофелесажалки к мотоблоку своими руками.
Первым делом следует ознакомиться с схемами устройства и работы картофелесажалки.

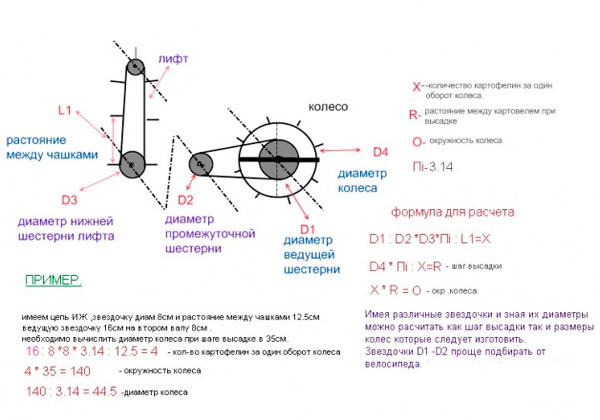

Расчеты звезд и колес.
Рама сварена из проф-трубы, на нее установлены подшипники с валом на котором установлена звездочка .

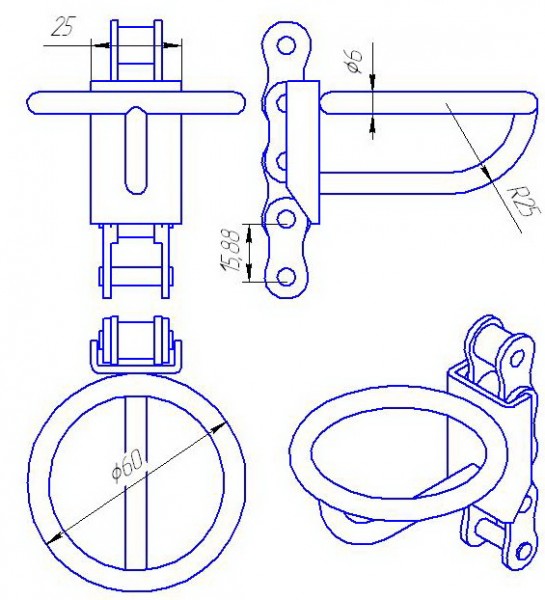

Чертеж чаш для подъема клубней картофеля и подачи их в направляющий раструб.
Расстояние между чашами порядка 27 см -это расстояние будет и между посаженным картофелем.
Бункер сделан из обычного бака от стиральной машинки.

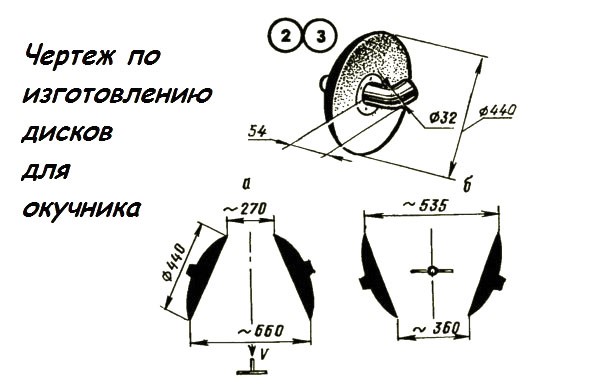

Дополнительно в задней части устанавливается окучник, чтоб присыпать землей посаженный картофель.
Принципиальная схема работы высевающего аппарата.
Схема подсоединения сажалки к мотоблоку.
Видео посадки картофеля сажалкой.

https://youtube.com/watch?v=lPP9N2E-dy4

Для минитрактора

Для создания устройства вам потребуется электролобзик. С его помощью из фанеры (оптимальной является толщина материала – 15 мм.) вырезаются все требуемые детали. Все компоненты следует обработать олифой. Когда изделие готово, его следует покрасить водостойкой и антикоррозийной краской; для этих целей подходит масляная краска.

Контейнер (бункер) следует изнутри обильно обклеить резиновым полотном или залить силиконовым клеем. Это делается для того, чтобы избежать повреждение клубней вследствие трения о деревянную поверхность.

Когда рама готова, к ней следует зафиксировать держатель для разрыхлителей и ось для будущих колес устройства.

Держатели для разрыхлителей представляют собой специальные квадратные штанги, которые собираются при помощи сварки из металлических уголков. Стандартные квадраты могут подвергаться сильным деформациям, именно поэтому самым рациональным является использование уголков.

Посадочные устройства сажалок для тракторов представляют собой трубы с диаметром 10 см. Труба должна иметь толстые стенки, так как в противном случае при контакте с почвой будут сильные деформации.

Также, для заделки борозд и создания гребней, могут потребоваться специальные диски. Для самодельных сажалок, адаптированных под минитрактор, можно использовать диски сеялки СО-4,2. Следует немного доработать диск. Отверстия в ступицах должны быть расширены, подшипники также следует подобрать большего размера. Использовать следует модель 160503, такие подшипники идеально соответствуют для поставленной цели.

Если есть желание создать устройство таким образом, чтобы процесс посадки картофельных клубней проходил с максимальным комфортом, сажалку необходимо снабжать сиденьями и специальными адаптерами для мотоблока. Сиденье следует собирать отдельно, не нужно усложнять из-за этого геометрию основной рамы. Из металлических уголков отдельно собирается рама сиденья, затем оббивается полотнами, поролоном и кожзаменителями.

Правила эксплуатации самодельными картофелесажалками ничем не отличается от правил пользования заводскими моделями:

  • в контейнер для картофеля необходимо засыпать клубни;
  • минитрактор со скоростью 1 км/ч. начинает движение, скорость не следует менять, движение должно быть, как можно более равномерным;
  • сеяльный механизм поставляет в семяпроводную трубу по одной картофелине в единицу времени, а за счет равномерности движения, клубни располагаются по участку с равной дистанцией;
  • при помощи специальных модифицированных дисков осуществляется присыпка клубней и формирование специального гребня. За счет угла, который образован между дисками и бороздой, засыпание осуществляется равномерно.

Очень часто требуется регулировка. Например когда засыпка клубней осуществляется не должным образом. Тогда необходимо отрегулировать углы дисков и их расстояние от бункера. Ослабив стремянки и сдвигая стойки, можно регулировать степень заглубления дисков. Углы их положения регулируются изменением угла наклона стоек. При помощи 4 специальных штифтов, есть возможность регулировать положение дисков в плоскости. Каждый диск можно сдвигать относительно другого.

Еще одной важной проблемой являются следы колес, которые остаются на участке. Несмотря на то, что они изготавливались оптимальной, цилиндрической формы, под давлением собственной массы устройства, колеса могут слишком утрамбовывать почву. Чтобы избежать такой неприятности, можно к картофелесажалке зафиксировать специальные лапы (применяемые в культивировании)

Они способны взрыхлять землю после того как сажалка проехала, устраняя колесные следы

Чтобы избежать такой неприятности, можно к картофелесажалке зафиксировать специальные лапы (применяемые в культивировании). Они способны взрыхлять землю после того как сажалка проехала, устраняя колесные следы.

Что такое картофелесажалка

Картофелесажалка автоматически сажает клубни через определенные интервалы и засыпает их землей.

Важно! Агрегат имеет силовую установку, которая обеспечивает его движение вдоль грядки и создает достаточную тягу для непрерывной присыпки клубней почвой. То есть под картофелесажалку вполне возможно переоборудовать обычный мотоблок. Технологически картофелесажалку можно разделить на три составные части:

Технологически картофелесажалку можно разделить на три составные части:

  1. Силовой блок.
  2. Бункер для хранения и подачи картофелин под посадку.
  3. Сошники для подгребания земли (для укрытия размещенных в грядках клубней).

В зависимости от мощности двигателя мотоблока картофелесажалки различаются по следующим функциональным характеристикам:

  1. По скорости прохода и высадки клубней.
  2. По объему бункера, в котором помещается семенной материал (чем мощнее, тем больше картошки).
  3. По обеспечиваемой глубине высадки. От мощности силового агрегата зависит производительность сошников, а точнее, с каким массивом земли они могут работать. Чем мощнее двигатель, тем большим объемом почвы блок может укрывать посаженные клубни.

Глубина посадки – не определяющий фактор, ведь в процессе обработки картофеля его все равно придется окучивать.

Важно! Слишком глубокая посадка приводит к более длительному прорастанию всходов, что сокращает общую продолжительность вегетативного периода. Любой картофелесажалке требуется грамотный оператор. Это не просто человек, который направляет блок в нужную сторону

Он должен понимать весь процесс высадки картофеля и аккуратно соблюдать последовательность действий:

Это не просто человек, который направляет блок в нужную сторону. Он должен понимать весь процесс высадки картофеля и аккуратно соблюдать последовательность действий:

Любой картофелесажалке требуется грамотный оператор. Это не просто человек, который направляет блок в нужную сторону. Он должен понимать весь процесс высадки картофеля и аккуратно соблюдать последовательность действий:

  1. Сначала участок должен быть разрыхлен (вспахан), если это целина, или достаточно его просто продисковать, если землю обрабатывают каждый год.
  2. Затем должны быть нарезаны борозды не менее чем по 40 см в высоту.
  3. Далее в углубления борозд должны быть разнесены удобрения – перепревший навоз или смесь азотно-калийно-фосфорных удобрений.

И только затем начинают посадку. Если выполнять работы вручную, на это уйдет минимум в пять раз больше времени, чем при механизации процесса. И, разумеется, вдесятеро больше усилий. Поэтому из основных преимуществ применения картофелесажалки можно выделить:

  • кратное увеличение производительности;
  • минимизацию шагов по обработке почвы;
  • одинаковую глубину высадки;
  • обеспечение стандартного расстояния между клубнями;
  • относительную простоту эксплуатации.

Картофелесажалка двухрядная – незаменимый агрегат

Весна, пора, когда все наслаждаются первыми теплыми солнечными лучами и цветущими деревьями. Но не стоит забывать, что это время года у многих ассоциируется с началом посевных работ. Посадка картофеля нелегкий процесс, который требует много сил, времени и энергии. Можно сажать картофель с помощью мотоблока. Об этом – в этой статье.

Многие фермеры в помощь себе приобретают двухрядную картофелесажалку. Но это оборудование стоит немалых денег, поэтому можно использовать в этих целях мотоблок (см. тут) или трактор (см. тут), а к нему, собственноручно, соорудить картофелесажалку.

При этом собирается такой агрегат очень просто. Он может работать в автоматическом режиме или при воздействии оператора (ручная картофелесажалка). Двухрядные самодельные картофелесажалки, что сделаны собственноручно, облегчат посадку картофеля.

К тому же такое оборудование может равномерно распределить картофельные клубни в грунте, в результате чего урожай становится не только более качественным, его становится больше чем обычно.

Картофелесажалка просто незаменимый агрегат, который должен быть у каждого фермера.

Устройство

Картофелесажалку для мотоблока можно спокойно изготовить в домашних условиях, используя достаточно традиционные инструменты, а также те составные комплектующие, которые есть в хозяйстве практически у каждого сельского жителя ( о запчастях и деталях для ксм 4 читайте тут).

Принцип работы и предназначение самодельной картофелесажалки для мотоблока идентичен заводским аналогам, таким как картофелесажалка для минитрактора, для трактора, бомет, л 207, для мтз.

Вообще, данное устройство имеет следующие элементы конструкции, которые нам и нужно будет изготовить:

  • рамная конструкция, на которой будут располагаться остальные элементы агрегата;
  • контейнер, в котором будет находиться посадочная картошка;
  • механизм, который будет приводить в действие систему высадки клубней в лунки;
  • рыхлители, которые выкапывают лунки;
  • колесная база;
  • элементы, которые закапывают лунки, после высадки в них клубней картофеля.

В принципе, это тот минимум, который нужен нам, чтобы изготовить довольно простенькую конструкцию картофелесажалки в домашних условиях.

Сам процесс сборки такого устройства предполагает довольно большой простор для действий, ведь в конструкцию можно добавить дополнительный резервуар, в котором будет находиться удобрение, а также сделать не один, а два элемента высадки клубней.

Конечно, это приведет к утяжелению всей конструкции, немного снижая её маневренность и работоспособность. Поэтому, нужно несколько раз подумать, прежде чем дополнять картофелесажалку дополнительными элементами.

Подробнее о самодельной картофелесажалке для мотоблока смотрите на видео:

Некоторые особенности картофелесажалки

Так как картофелесажалка сама по себе имеет достаточно большой вес, то при установке ее на мотоблок обязательно нужно устанавливать впереди противовес, который не даст возможности агрегату задирать нос и обеспечит хорошую устойчивость.

На картофелесажалке обязательно должно быть установлено сидение и подставки под ноги.

Рама для сидения делается из двух сварных уголков, а само сидение – из досок, а затем обтягивается поролоном и кожзаменителем.

Подседельник крепится к лонжеронам уголками, и еще устанавливается подножка.

Работает это оборудование так: в бункер засыпаются картофелины, сверху укладывается еще несколько мешков, чтобы не бегать за картошкой с одного конца поля на другой.

Затем сеяльщик садится на свое место на картофелесажалке, а шофер – за мотоблок, и начинается движение со скоростью не выше 1 км в час.

Сеяльщик одновременно отправляет по клубню в семяпроводы с обеих сторон, и так производится посадка.

Когда картофелины попадают в землю, их обязательно нужно присыпать землей. Вот для этого и были сконструированы заделывающие диски, которые при вращении сдвигают верхний пласт земли и заваливают картофель.

Диски сконструированы так, что имеют определенный угол к борозде и при движении картофелесажалки вращаются, поэтому происходит засыпка картофеля землёй.

Устройство заделывающих дисков позволяет менять глубину подреза пласта одним из трех вариантов:

  1. Достаточно ослабить стремянки, при помощи которых опоры прижаты к стойкам.
  2. Можно изменить угол, под которым диски будут входить в почву: для этого достаточно повернуть стойки вокруг оси.
  3. Отрегулировать перемещение дисков в нужную сторону по осям вращения. Для этого предусматривается по четыре штифта на ось втулки, передвижением которых можно изменить захватную ширину дисков.

Можно узнать здесь все о самых больших карьерных самосвалах.

По следующему адресу http://spez-tech.com/tehnika/selhoz/dlya-sadovodstva/kak-vyibrat-kultivator-d-dachi.html для вас подготовлена статья, позволяющая определиться с вопросом, какой культиватор выбрать для дачи.

При помощи этих трех вариантов можно отрегулировать движение картофелесажалки так, что действия заделывающих дисков будут практически идеальны. Это подбирается по типу земли, на которой производится посадка.

После того как картофель посажен на одинаковом расстоянии и заглублен при помощи заделывающих дисков, остается еще одна работа, которую обязательно нужно провести.

На поле остаются следы от картофелесажалки и мотоблока, которые нужно убрать. Это делается при помощи разрыхлителей – культиваторных лап на стойках.

Здесь также можно отрегулировать глубину их посадки в землю при помощи передвижения в стойках вертикально. Их фиксацию делают при помощи сквозных пальцев в обоймах.

Вашему вниманию представлено видео, в котором показано, как работает картофелесажалка для мотоблока, сделанная своими руками:

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

На чтение: 7 минут Нет времени?

Если вы хотите облегчить процесс выращивания картофеля, обратите внимание, какими возможностями обладает картофелесажалка для мотоблока. Это функциональное приспособление вместе с картофелекопалкой позволяет механизировать процесс посадки и выкапывания столь популярного овоща

Предлагаем познакомиться с конструктивными особенностями подобных устройств и порядком изготовления их своими руками.

Читайте в статье

Заключение

Изготовление картофелесажалки своими силами представляется довольно сложным делом, поэтому нужно взвесить все «за» и «против», прежде чем приниматься за работу. Безусловно, самостоятельная сборка
поможет вам сохранить ваши сбережения
, но и потребует от вас немалого количества технических знаний и умений.

Но, если вы в себе уверены, и не раз самостоятельно изготавливали какое-либо приспособление, то и сборка самодельной картофелесажалки станет для вас довольно понятным и осуществимым делом. Кроме того, это достаточно увлекательно
, как и все дела, производимые своими собственными руками.

В общем, любой мужчина оценит по достоинству результаты работы, а также самим процессом изготовления.

Посадка картофеля всегда трудоемкий процесс, особенно, если огород большой и не один. Посадку картофеля можно существенно упростить, если картофелесажалку, прикрепляющуюся к мотоблоку. Тогда даже огромный участок будет засажен картофелем быстро, что позволит сэкономить силы и время.

Для самодельной сажалки картофеля потребуется мотоблок небольшой мощности, и тогда к нему можно смело крепить устройство, которое будет само прокладывать посадочную борозду, забрасывать в лунки картоф и засыпать их землей.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
